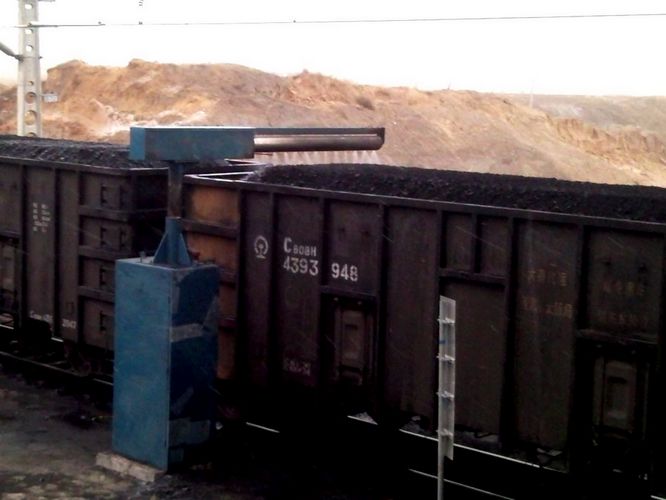

悬臂式抑尘喷洒装置HCXB-2



来源:泰安市昊川机械制造厂 点击数:859



设计依据
(1)根据铁道部、环保部对铁运冬季防冻、环境污染治理、运输止损降耗、提高综合效益等的规范要求,特实施规划建设铁路专用防冻液、抑尘剂喷洒基站。
(2)喷洒装置设计按照铁道部TB/T 3210.2—2009《铁路煤炭运输抑尘技术条件第2部分:抑尘剂喷洒装置及方法》的有关电气控制系统设计标准进行设计,功能完善,通用性强,部分性能已超越部颁标准。
(3)正常车速在0.5~10Km/h的范围内运行时,防冻液、抑尘剂喷洒控制系统可以实现运煤车辆煤层表面和车体立面的均匀喷洒覆盖,特殊情况下车速在25Km/h的范围内运行时,防冻液、抑尘剂喷洒控制系统可根据具体要求自动调整频率,实现运煤车辆车底及四壁或煤层表面喷洒覆盖,并保证不影响机车车辆的安全和正常运行。

设计原则
(1)完全满足铁道部规定标准,并在此基础上完善喷洒装置的控制,采用全电脑集控、遥控、手动三种方式控制。可选加备用发电装置,合格防冻液、抑尘剂识别提示功能。
(2)喷洒装置的机械结构配置合理、操控简单、灵活、易保养。
(3)喷洒装置采用人工控制,自动喷洒方式及安全转向功能。增加车速检测、车皮识别功能。


设计范围
设计范围包括配液系统(抑尘剂制造设备和贮存设备构成)喷洒系统(喷洒控制系统和喷洒执行机构构成)。
(1)配液系统由1套清水加热装置,1个14立方米的搅拌桶,1个搅拌机,2个30立方米的储液罐,1个10立方米的清水罐及2台输液泵组成。
(2)喷洒系统由2台加压泵,1个升降旋转柜,维修回收平台,滚筒喷头及计算机组态软件控制系统和摄像监控系统组成。喷洒完成后要及时清洗管路系统。
(3)电控柜选用GGD标准柜体,使用西门子S7-200可编程控制器,使用组态王软件作为操作界面。配备2台研华工控机,2台宏基22寸液晶显示器。1台用于监控录像,1台用于控制系统,所有的功能都通过计算机鼠标来实现,同时具备手动和遥控功能。组态界面实时显示流量,压力,液位,温度,车速等参数,并且有实时曲线,便于随时掌握参数的变化情况。
在喷洒的过程中,对喷洒过程进行同步录像,并且记录列车车次及车厢编号,为用户提供最近三个月的录像画面。

品质保证
我厂提供的抑尘基站,设计使用寿命10年以上,同时保修一年,终身跟踪服务。在保修期内,由于质量原因造成的设备损坏,所更换的零部件,我公司无偿提供并负责安装更换。承诺工期满足贵公司规定的要求,工程质量一次检验合格,创国内同类工程一流水平
